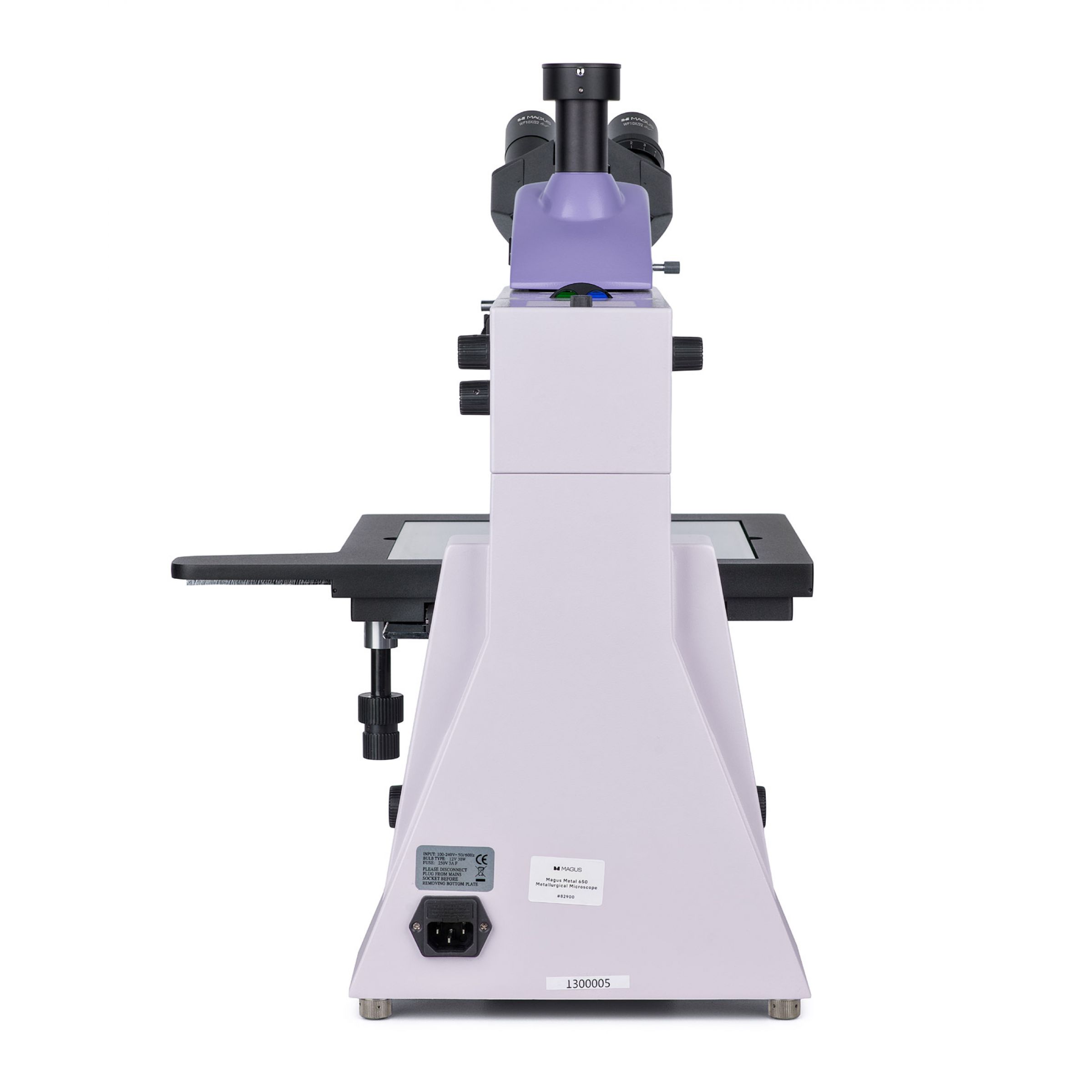

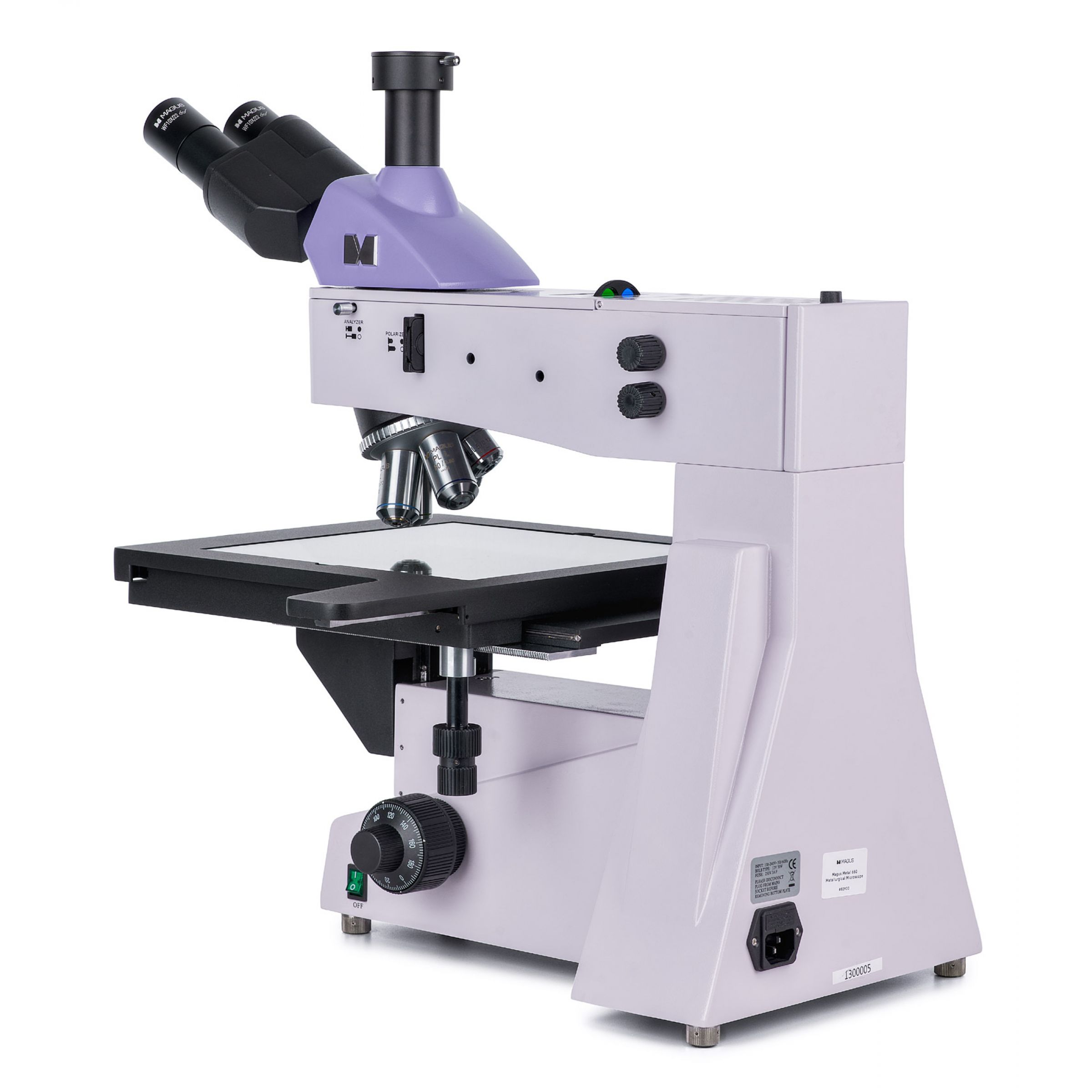

Levenhuk Magus Metal D650 Metallurgical Digital Microscope - Mikroskop

Specifikationer for Levenhuk Magus Metal D650 Metallurgical Digital Microscope - Mikroskop

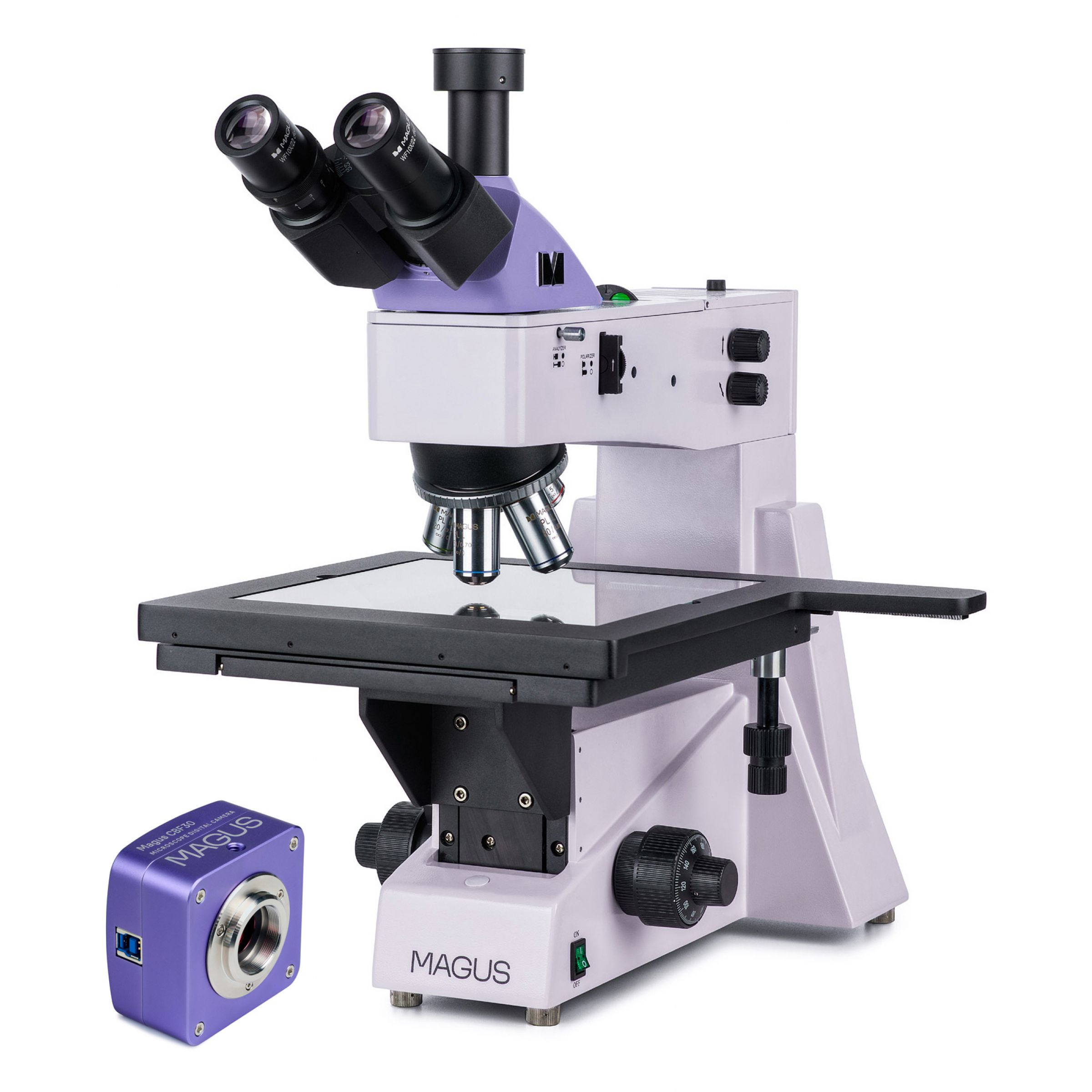

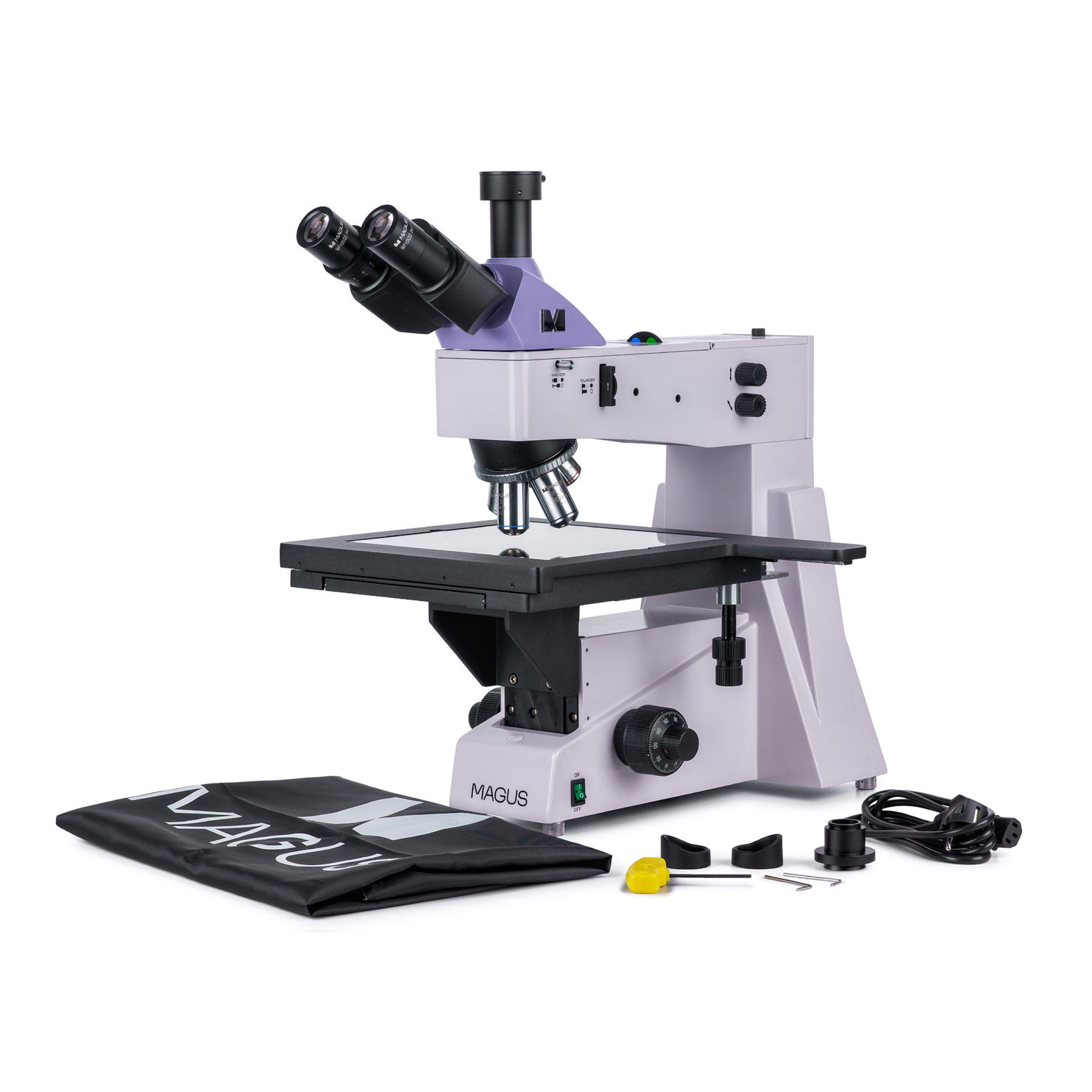

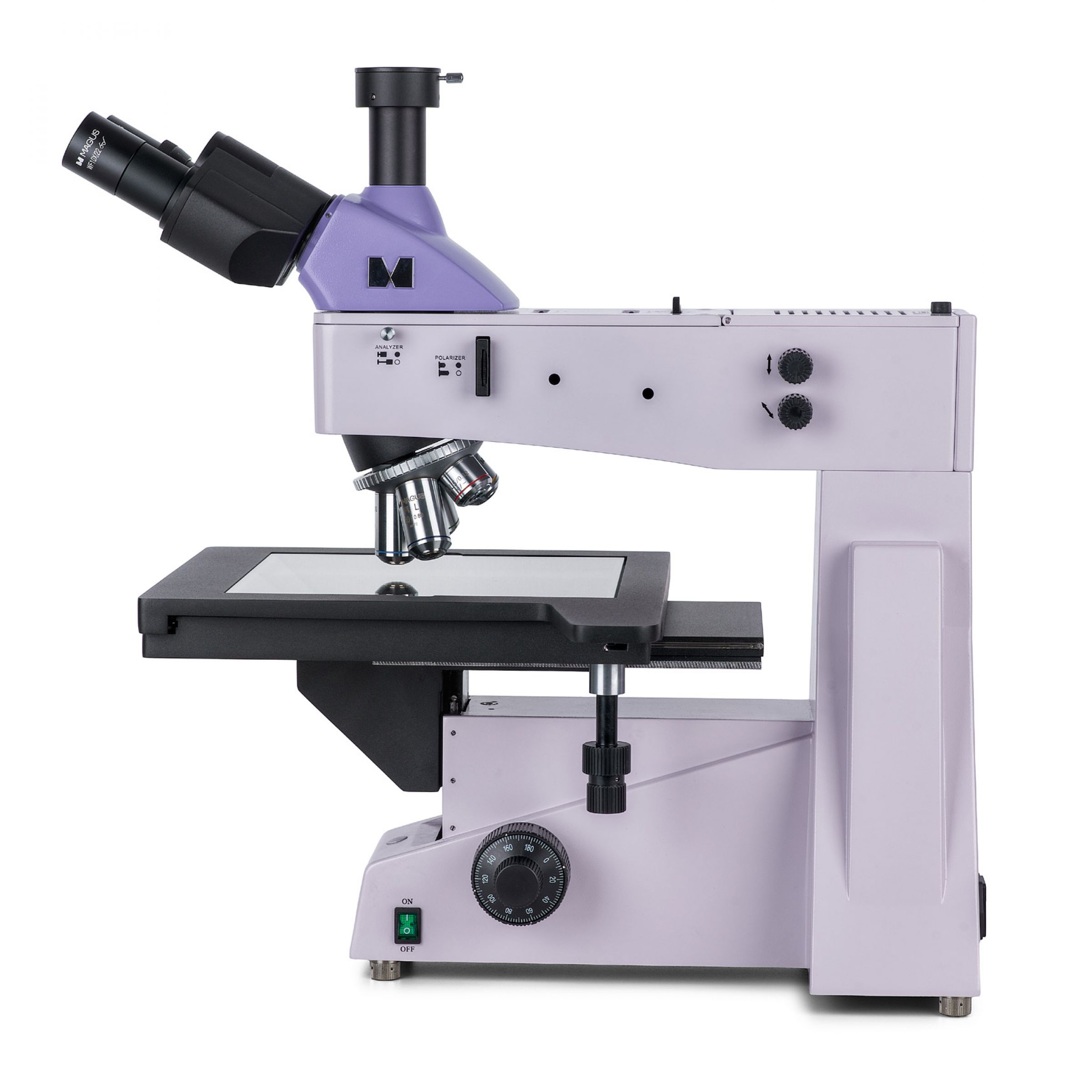

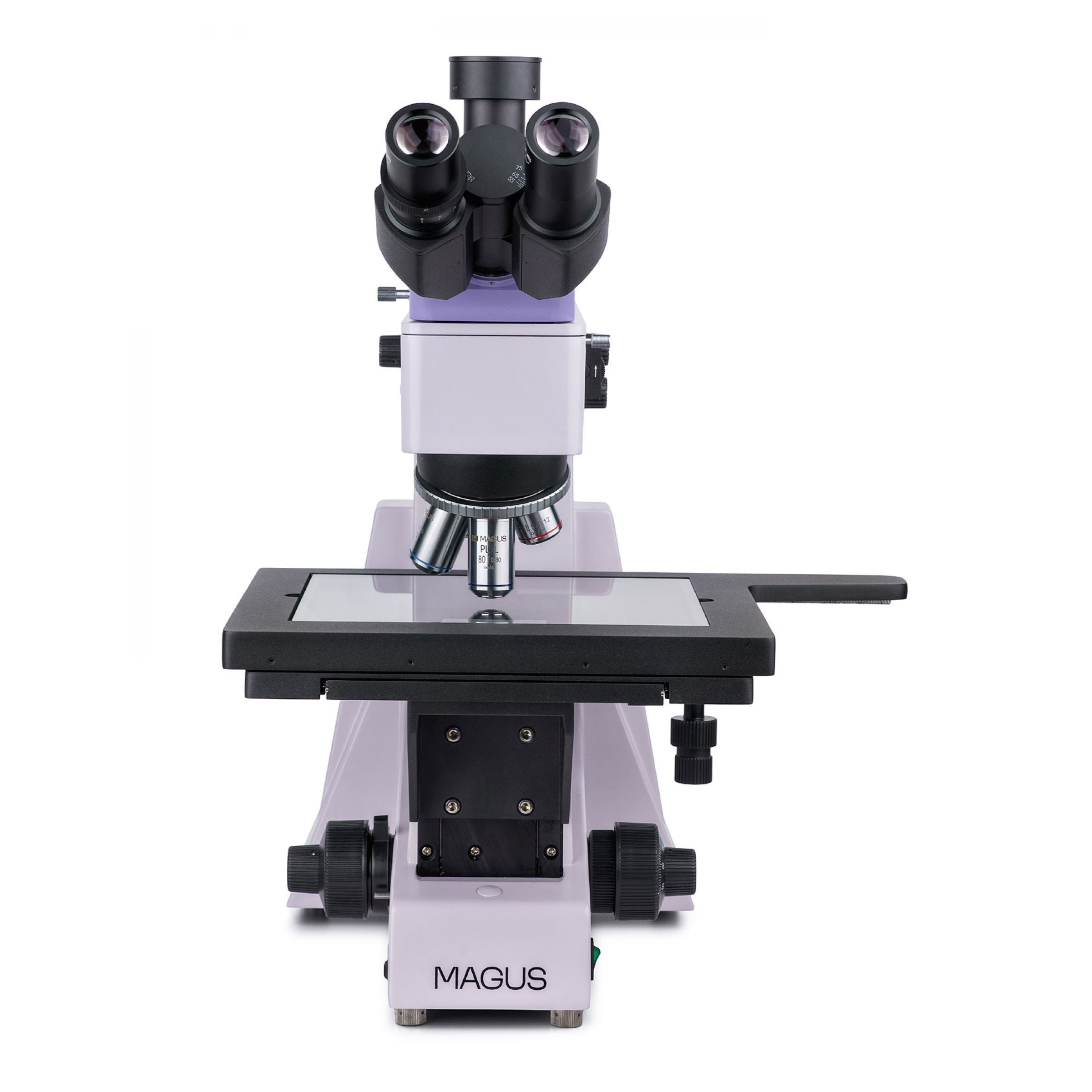

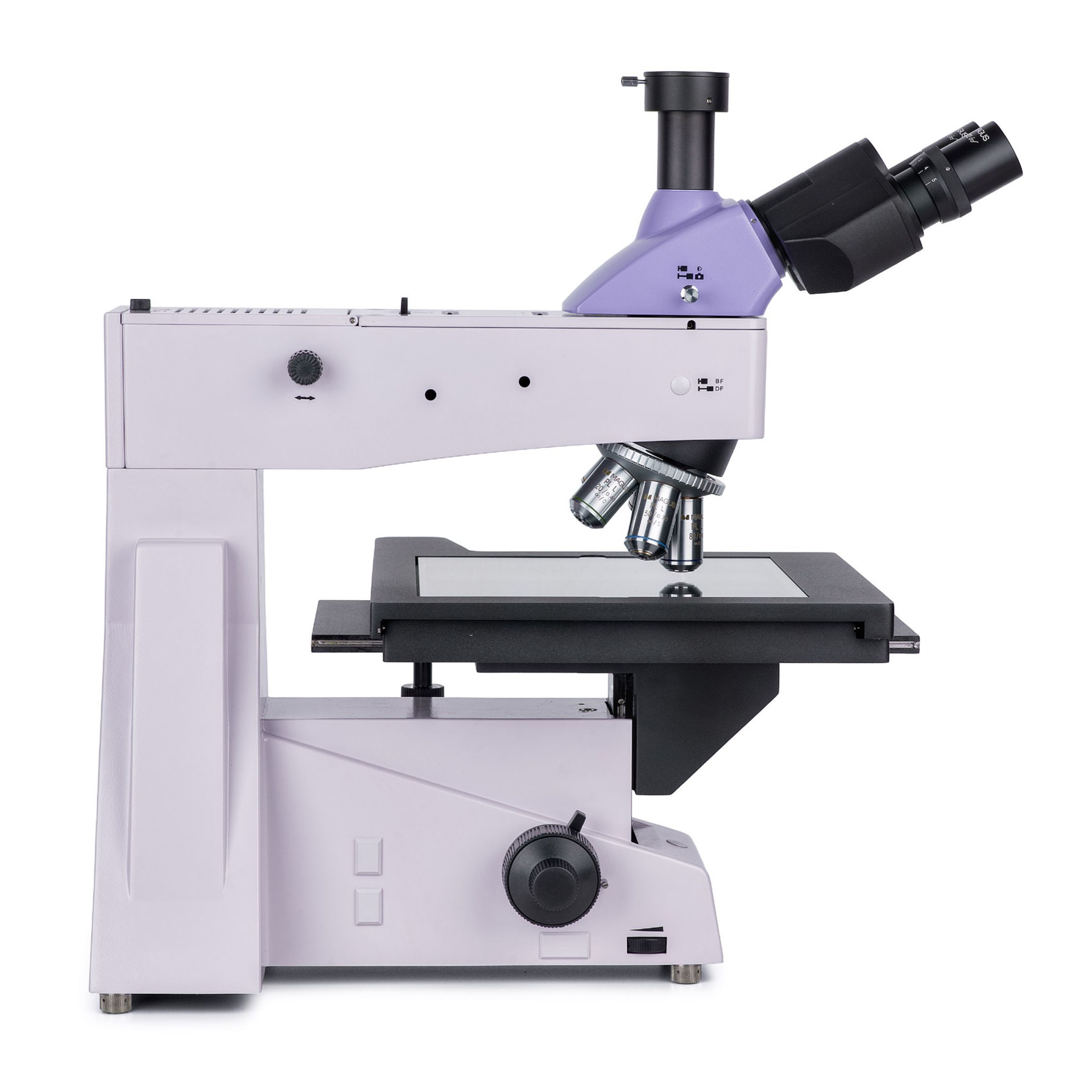

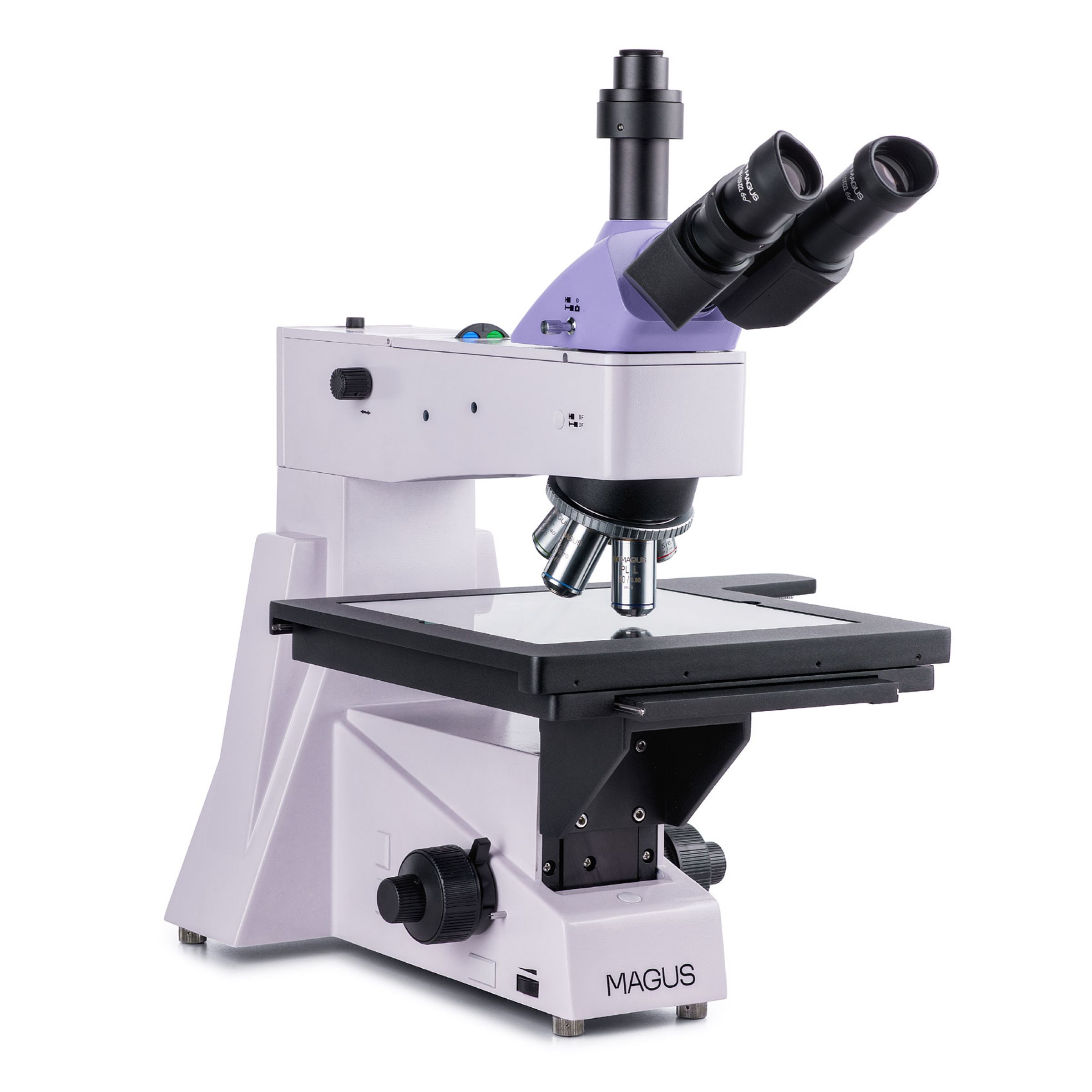

MAGUS Metal D650 Metallografisk Mikroskop har en stor scene, hvor man kan placere fotomasker, trykte kredsløbskort, integrerede kredsløb og andre lange og brede prøver, der skal undersøges i reflekteret lys. Det er muligt at foretage observationer i både lysefelt og polariseret lys. Mikroskopet giver en høj præcision i fokuseringen, og den fine fokuseringsskala på 0,7 µm gør det nemt at arbejde med høje forstørrelser. Det bliver brugt til forskning i industrielle anlæg og til undervisning af ingeniørstuderende.

Det digitale kamera MAGUS CBF30 er designet til brug i lysefelt mikroskopi. Kameraet har en 6,3 MP sensor, der producerer realistiske billeder med en opløsning på 3072x2048pix. Det anbefales at bruge kameraet med 4x, 10x, 20x og 40x objektiver. Ved brug af objektiver med lav forstørrelse giver kameraet mulighed for at se flere fine detaljer. Video optages ved 59fps i maksimal opløsning, og videoerne har glidende overgange mellem billeder. Kameraet gør det nemt at arbejde med bevægelige prøver og er velegnet til klasseværelsesdemonstrationer. Opløsningen kan reduceres til 1536x1024pix efter behov. Kameraet har et USB 3.0 interface, der giver en dataoverførselshastighed, der er 10 gange hurtigere end USB 2.0 kameraer. Det hurtige kamera anbefales til professionelle laboratorier, forskning eller universitetsundervisning.

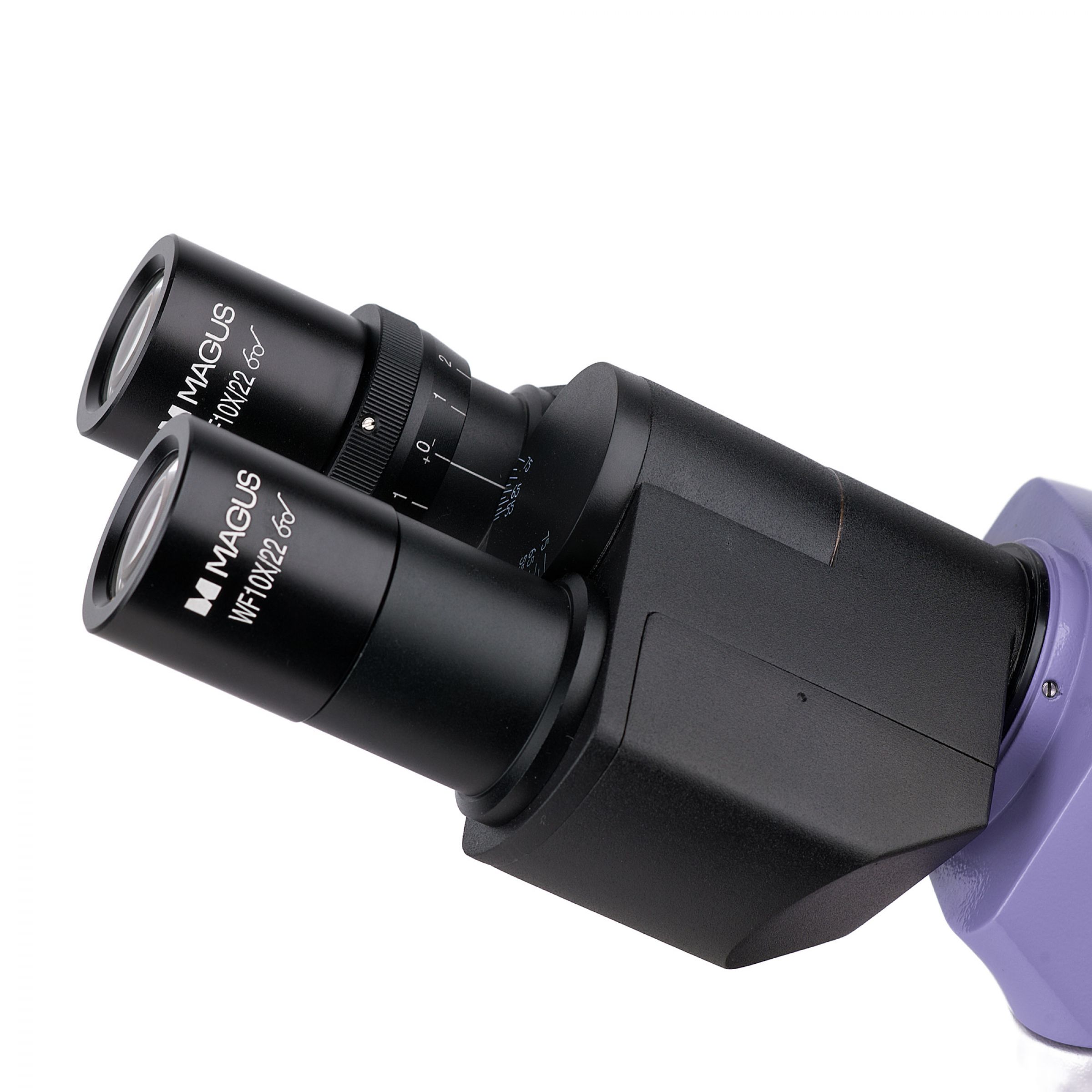

Mikroskopet er udstyret med uendeligt plan achromatisk optik, der giver skarpe og detaljerede billeder. Mikroskopets hoved er trinokulært med en 30° hældning og en trinokulær tube til montering af et digitalt kamera. Kameraet (ikke inkluderet) kan fange fotos og videoer af studiet og sende mikroskopbilledet til en ekstern skærm. Der er en to-position-beamsplitter, der kan lede lyset ind i okularerne eller til kameraet. Der er også en diopterjusteringsring på den venstre tube.

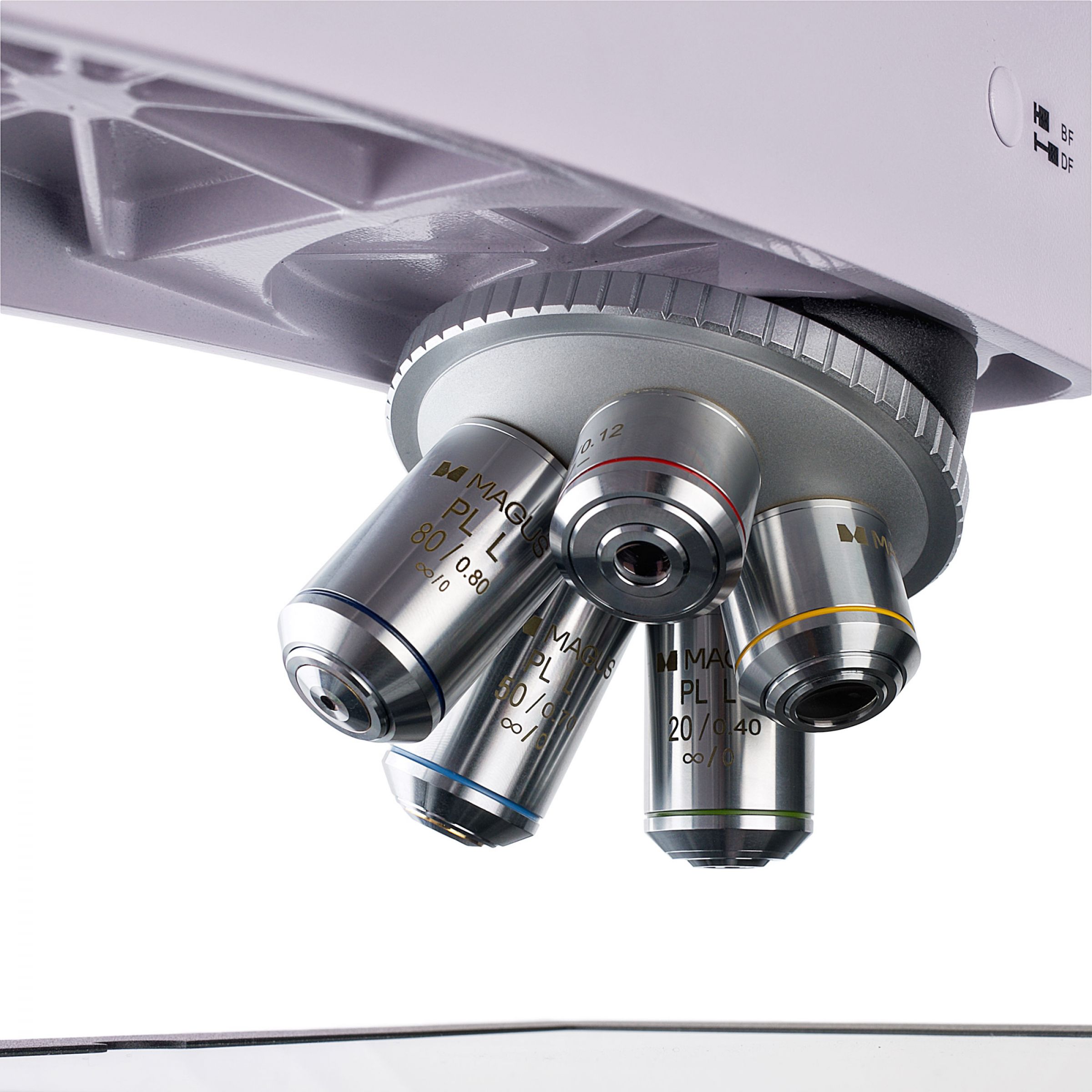

Mikroskopet har en roterende næsestykke, hvor der kan installeres 5 objektiver - alle er inkluderet i pakken. For at opnå højere forstørrelse kan man installere valgfrie objektiver i stedet for de grundlæggende. I den grundlæggende konfiguration giver mikroskopet forstørrelse i et område fra 50 til 800x. Den roterende næsestykke med objektiver er orienteret mod interiøret, så brugeren kan se objektivet, der er indsat i den optiske vej.

Mikroskopet har et reflekteret lysbelysningssystem, der kombinerer en lyskilde, blænde og feltblænde. Den 30W halogenlyskilde udsender varmt lys, der ikke gør øjnene trætte ved langvarigt arbejde med mikroskopet. Lysstyrken kan justeres, og det er muligt at indstille KÃ?¶hler-belysning. Det reflekterede lysbelysningssystem har også en polariseringsenhed med indbygget analyser og en aftagelig roterende polarisator. Der medfølger også et sæt farvefiltre.

Den mest interessante del af mikroskopets design er den 280x270 mm scene, der kan bevæges langs to akser inden for 204 mm. Dette gør det muligt at observere store prøver og undersøge deres overflade nemt. De grove og fine fokuseringsknapper er placeret på begge sider af mikroskopet og har en låseknop og en grov spændingsjusteringsknap. Håndtagene er placeret tæt på mikroskopbasen, så man kan placere sine hænder frit på bordet og indtage en behagelig position under observation.

MAGUS Metal D650-serien af mikroskopkompatible tilbehør inkluderer okularer, objektiver med lang arbejdsafstand, digitale kameraer og kalibreringsslides. Tilbehøret kan bruges til at udvide mikroskopets kapaciteter.

De vigtigste funktioner i mikroskopet er:

- Stor scene med bred bevægelsesområde til arbejde med lange og brede prøver
- Fin fokuseringsskala på 0,7 µm for nem fokusering ved høje forstørrelser og grov fokusering med låseknop og spændingsjustering
- Trinokulært hoved med en trinokulær tube og en beamsplitter
- Reflekteret lysbelysning: kraftig 30W halogenpære med lysstyrkejustering og strømforsynet af AC-strømforsyning
- Polariseringsenhed, centreringskomponenter i det reflekterede lysbelysningssystem, K�¶hler-belysning, farvefiltre
- Bredt udvalg af kompatible valgfrie tilbehør

De vigtigste funktioner i kameraet er:

- Til brightfield mikroskopi med 4x, 10x, 20x og 40x objektiver
- 6,3 MP opløsning: når man arbejder med objektiver med lav forstørrelse, tillader kameraet at se flere fine detaljer
- 59fps til observation af bevægelige prøver, optagelse af video og bevægelse af præparatet uden ryk eller forsinkelser
- SONY Exmor bagbelyst farve CMOS-sensor giver lavt støjniveau og høj lysfølsomhed selv under dårlige lysforhold. Man får klarere, lysere og mere farvemættede billeder
- USB 3.0 interface til hurtig og glat dataoverførsel
- Software

Mærke	MAGUS
Garanti, år	5
EAN	5905555018393
Pakkestørrelse (LxBxH), cm	58,7x49,2x60,5
Forsendelsesvægt, kg	21
Hoved	trinokulær
Hovedhældningsvinkel	30 °
Forstørrelsesområde	fra 800x til 1280x
Okularrør diameter, mm	30
Objektiver	uendelighedsplan achromatisk: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80 parfokalafstand 45 mm (*mulighed: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (tør))
Drejeligt objektivbord	til 5 objektiver
Arbejdsafstand, mm	26,1 (5x) 20,2 (10x) 3,98 (40x) 2,08 (60x) 8,80 (20x) 3,68 (50x) 1,25 (80x) 0,40 (100x)
Interpupillær afstand, mm	48 - 75
Stade, mm	280x270
Stade bevægelsesområde, mm	204/204
Okular diopterjustering, dioptre	±5 (på venstre rør)
Diaphragma	indbygget blænde og felt
Fokus	koaksial, grov fokusering (30 mm, 13,1 mm/omdrejning, med låseknop og spændingsjusteringsknop) og fin fokusering (0,0007 mm)
Lysstyrkejustering	ja
Lystype	12V/30W
Driftstemperaturområde, °C	5 - 35
Samle- og installationsvanskelighedsniveau	kompliceret
Belysningsplacering	øverst
=== Afgrænser ===	Kameraspecifikationer
Sensor	SONY Exmor CMOS
Farve/monokrom	farve
Megapixel	6,3
Maksimal opløsning, pix	3072x2048
Sensorsize	1/1.8' (7,37x4,92 mm)
Pixelstørrelse, ?m	2,4x2,4
Lysfølsomhed	425mV ved 1/30s
Signal/støjforhold	0,15mV ved 1/30s
Eksponering	0,02ms-15s
Videoptagelse	ja
Billedformat	*.jpg, *.bmp, *.png, *.tif
Spektralt område, nm	380-650 (indbygget IR-filter)
Lukkertype	ERS (elektronisk rullelukker)
Software	MAGUS View
Systemkrav	Windows XP (32-bit), Vista/7/8/10/11 (32-bit og 64-bit), Mac OS X, Linux, op til 2,8 GHz Intel Core 2 eller højere, minimum 2 GB RAM, USB 3.0-port, CD-ROM
Monteringstype	C-mount
Kameranetspænding	DC, 5V, fra computerens USB-port og en 12V, 3A-adapter til Peltier-elementet
Kamera driftstemperaturområde, °C	-10 - 50
Driftsfugtighedsområde, %	30 - 80
Type	lys/optisk, digital, metallografisk
Dyse	Siedentopf
Forstørrelse, x	50-800 grundlæggende (*valgfri: 50-1000/1250/1500/2000/2500)
Okularer	10x/22mm, øjenafstand: 10mm (*valgfri: 10x/22mm med skala, 12,5x/14 15x/15 20x/12 25x/9)
Stadiefunktioner	tov-aksial mekanisk
Belysning	halogen
Strømforsyning	220±22V, 50Hz, AC-netværk
Lysfiltre	grøn, blå, gul, mat
Yderligere	indbygget analyser og aftagelig polarisator
Brugerniveau	erfarne brugere, fagfolk
Anvendelse	metallurgisk
Forskningsmetode	lysfelt, polarisering
Taske/etui i sættet	støvhætte
Billedhastighed, fps ved opløsning	59@3072x2048, 59@1536x1024
Installationssted	trinokulært rør, okularrør i stedet for et okular
Videformat	udgang: *.wmv, *.avi, *.h264 (Windows 8 og nyere), *h265 (Windows 10 og nyere)
Hvidbalance	automatisk/manuel
Eksponeringskontrol	automatisk/manuel
Softwarefunktioner	billedstørrelse, lysstyrke, eksponeringstid
Udgang	USB 3.0, 5 Gb/s
Kamerahus	massivt aluminium
